主要用于径向剃齿刀、轴向剃齿刀的齿槽进行加工，即梳齿侧小槽的加工设备。 机床采用完全开放的编程方法，对加工剃齿刀法向小槽的错位量、错位方式、螺旋线头数及其跨齿数、不同螺旋线起点位置的变动等均预留编程接口，用户可按自己的工艺参数及方法编制加工程序。
技术规格

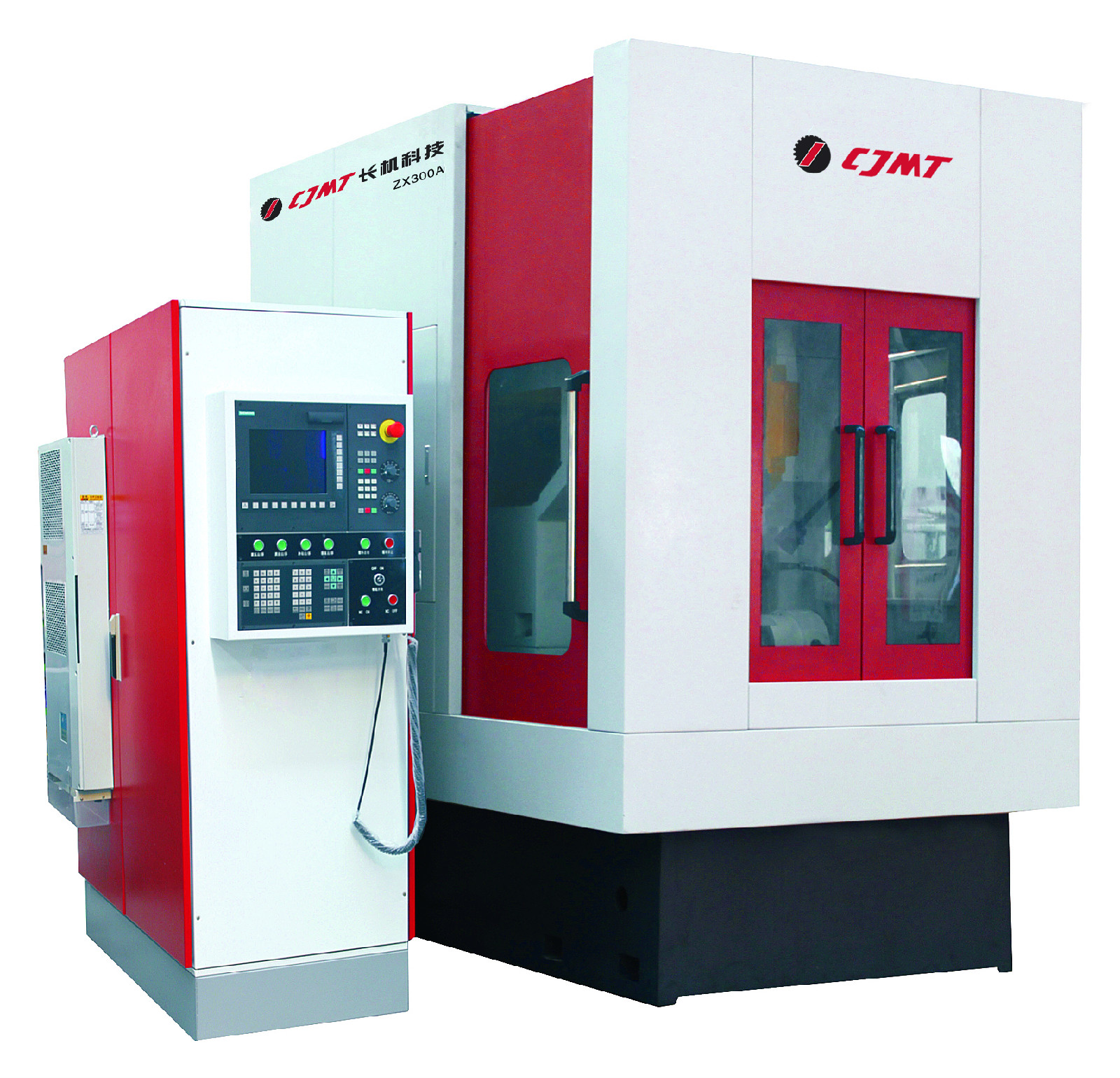

ZX300A
最大加工直径（mm）
300
最小加工直径（mm）
150
最大模数（mm）
6
最小模数（mm）
1
最大齿宽（mm）
50
插齿刀主轴冲程数（str/min）
100~600
插齿刀让刀量（mm）
0.03
刀架提拉行程（mm）
100
相邻小槽错位量
1~任意（1~random）
螺旋线头数
相邻螺旋线起点增量
机床总功率（kw）
20
机床总重量（Kg） approx.
11000
标准配置
主机
加工剃齿刀精度等级（GB）
A
数控轴数
3
工装
工件液压夹紧油缸
×
电气
数控系统
828D
屏幕尺寸（单位：英寸）
10.4
参数编程
√
电柜空调
其它部件
液压系统
排屑系统
集中润滑系统
防护罩
半
装箱附件
接刀杆（个）
随机附件箱
机床垫铁
数控系统资料（套）
选项配置
机械部件
立柱加高垫
○
机械螺旋导轨
去毛刺机构
尾座
自动上下料机构
附加工作台
外齿铣刀架
内齿铣刀架
数据光盘
存储卡
稳压电源
工装夹具
工作台液压夹盘
夹具
工件液压自动找正机构
角度调整块
刀具相关
专用接刀杆
插齿刀具
铣齿刀盘
刀库
刀夹
油冷机
油雾分离器
特殊颜色涂装
全防护罩
机床接油盘
