齿扇插齿系列 Φ120mm系列

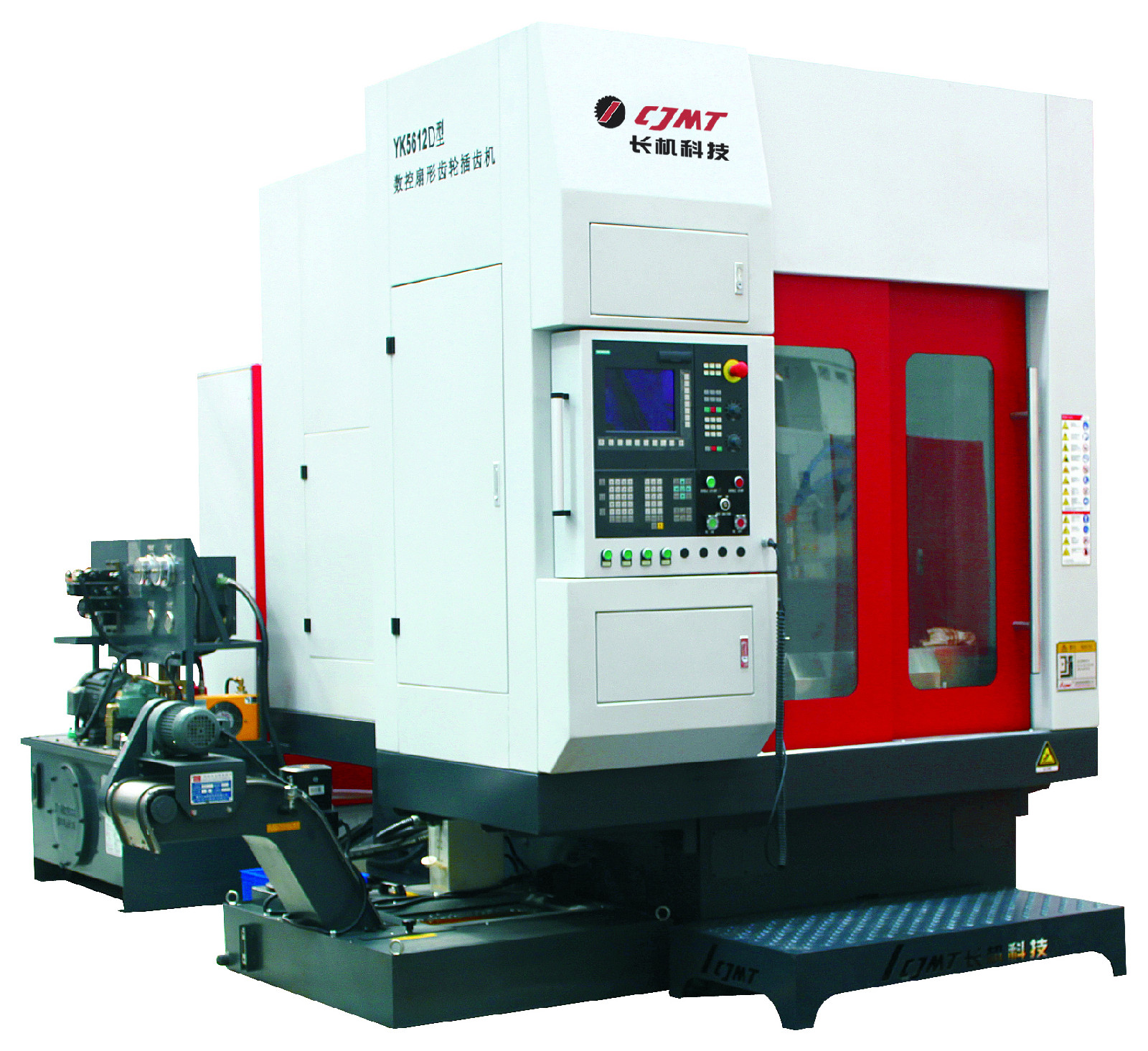

主要用于汽车转向器行业摇臂轴上的扇形齿轮的加工，并可实现定比、变比、鼓形、偏心等多种齿形的加工。 1.机床为多功能全自动插齿机，三轴三联动。 2.机床导轨采用镶钢导轨、刀架采用重载直线导轨，并配有强力润滑、切削角调整采用液压油缸推动立柱整体翻转；机床可选配工件液压自动找正装置。

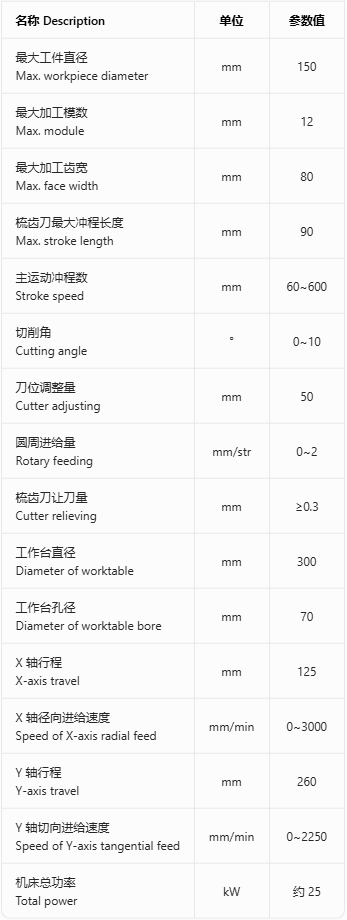

技术规格

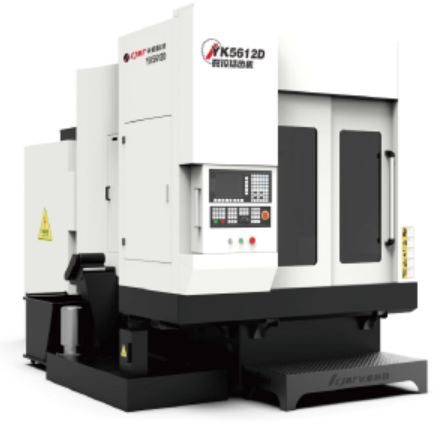

YK5612D
最大加工直径（mm）
150
最大模数（mm）
12
最大齿宽（mm）
80
梳齿刀最大冲程长度（mm）
90
主运动冲程数（str/min）
60~600
切削角
0~10°
刀位调整量（mm）
50
圆周进给量（mm/str）
0~2
梳齿刀让刀量（mm）
≥0.3
工作台面直径（mm）
300
工作台通孔直径（mm）
70
X轴行程（mm）
120
X轴径向进给速度（mm/min）
0~3000
Y轴行程（mm）
280
0~2250
机床总功率（kw）
25
标准配置
主机
加工精度等级（GB/ISO）
7
数控轴数
3
工装
工件液压夹紧油缸
×
电气
数控系统
828D
屏幕尺寸（单位：英寸）
10.4
参数编程
√
电柜空调
其它部件
液压系统
排屑系统
集中润滑系统
防护罩
半
装箱附件
接刀杆（个）
随机附件箱
机床垫铁
数控系统资料（套）
1
选项配置
精密级机床等级
6
最大扩展数控轴数
4
机械部件
立柱加高垫
机械螺旋导轨
去毛刺机构
尾座
自动上下料机构
附加工作台
外齿铣刀架
内齿铣刀架
数据光盘
○
存储卡
稳压电源
工装夹具
工作台液压夹盘
夹具

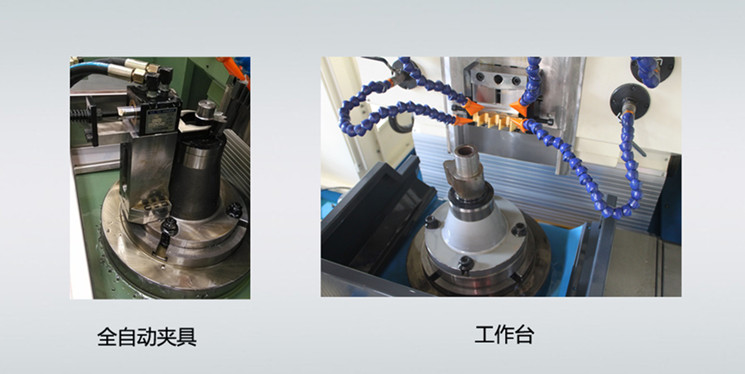

工件液压自动找正机构
角度调整块
刀具相关
专用接刀杆
插齿刀具
铣齿刀盘
刀库
刀夹
油冷机
油雾分离器
特殊颜色涂装
全防护罩
机床接油盘
