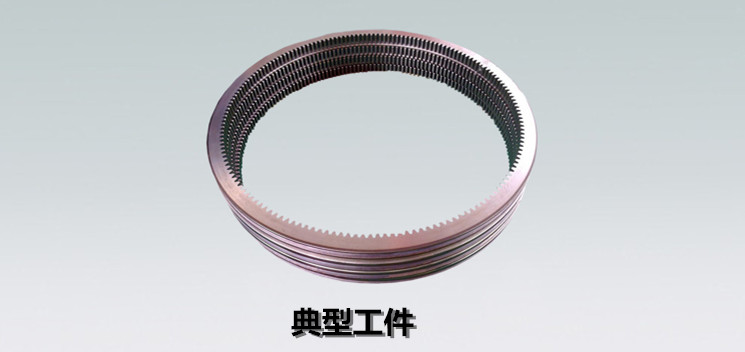

主要应用于加工大型直齿、内齿圈及内外斜齿圈等，特别适合于工程机械、矿山机械、重型汽车、拖拉机等制造业的大批量生产使用。
机床配单独的液压站、磁性排屑器和落地式电气柜。
|
技术规格
|

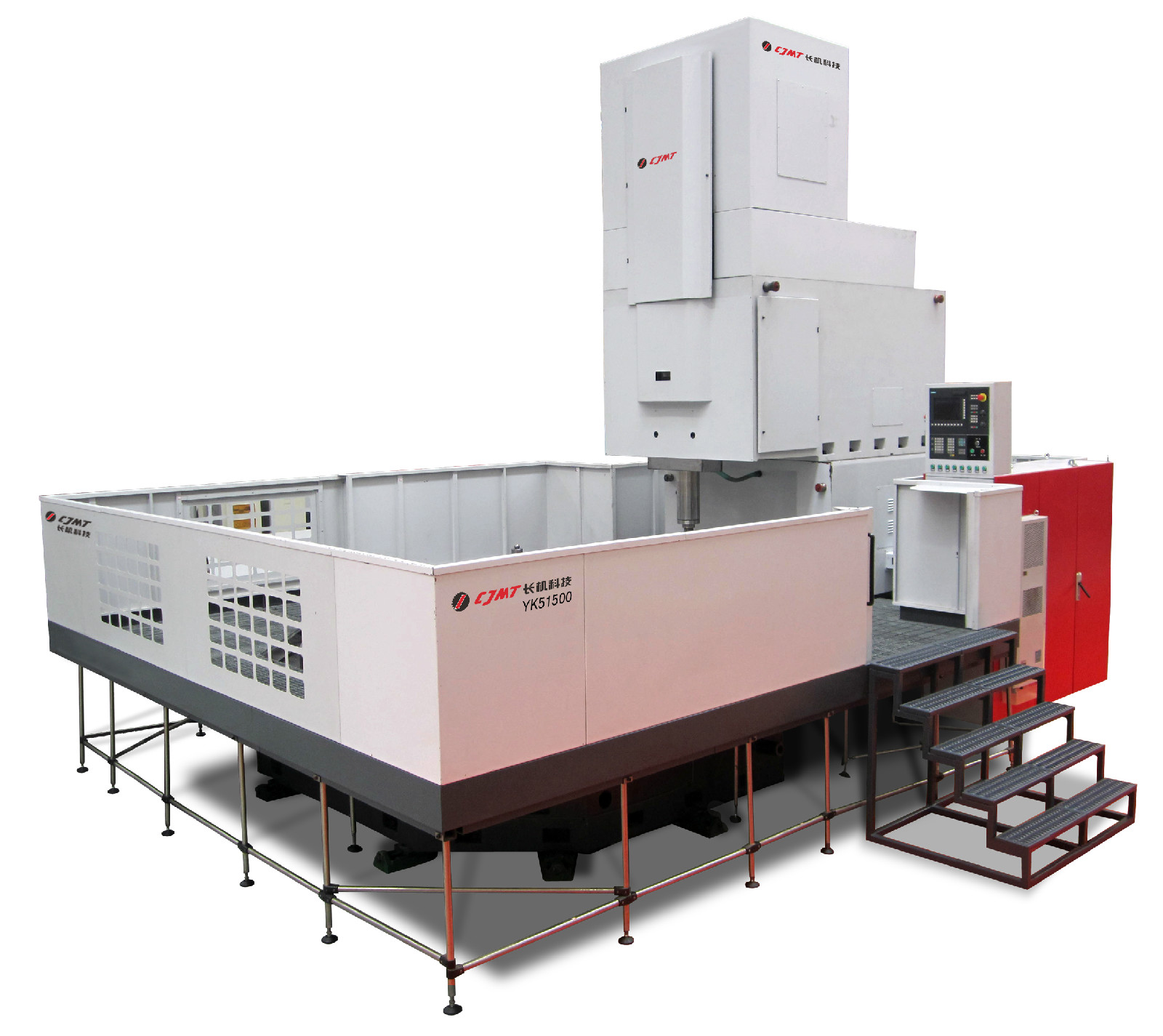

YK51500
|
|
最大加工外齿直径（mm）
|
5000
|
|
最大加工内齿直径（mm）
|
5500
|
|
最大加工模数（mm）
|
30
|
|
最大加工齿宽（mm）
|
500
|
|
插齿刀冲程长度（mm）
|
530
|
|
插齿刀冲程速度（str/min）
|
15~120
|
|
插齿刀让刀量（mm）
|
≥0.5
|
|
刀架提拉行程
|
-
|
|
插齿刀行程位置调整量（mm）
|
60
|
|
刀轴直径（mm）
|
180
|
|
工作台面直径（mm）
|
4000
|
|
工作台可倾斜角度
|
-
|
|
插齿刀轴心线至工作台轴心线距离（mm）
|
1300~2700
|
|
机床主轴端面至工作台面距离（mm）
|
460~1050
|
|
机床总功率（kw）
|
60
|
|
机床重量（Kg） approx.
|
60000
|
注：本网站中各系列产品参数仅供参考，如有需求，请联系我们。
|
标准配置
|
|
主机
|
加工精度等级（GB/ISO）
|
7
|
|
数控轴数
|
4
|
|
工装
|
工件液压夹紧油缸
|
×
|
|
电气
|
数控系统
|
828D
|
|
屏幕尺寸（单位：英寸）
|
10.4
|
|
参数编程
|
√
|
|
电柜空调
|
√
|
|
其它部件
|
液压系统
|
√
|
|
排屑系统
|
√
|
|
集中润滑系统
|
√
|
|
防护罩
|
半
|
|
装箱附件
|
接刀杆（个）
|
2
|
|
随机附件箱
|
√
|
|
机床垫铁
|
√
|
|
数控系统资料（套）
|
1
|
|
选项配置
|
|
主机
|
精密级机床等级
|
6
|
|
最大扩展数控轴数
|
6
|
|
机械部件
|
立柱加高垫
|
○
|
|
机械螺旋导轨
|
○
|
|
去毛刺机构
|
×
|
|
尾座
|
×
|
|
自动上下料机构
|
×
|
|
附加工作台
|
○
|
|
外齿铣刀架
|
×
|
|
内齿铣刀架
|
×
|
|
电气
|
数据光盘
|
○
|
|
存储卡
|
○
|
|
稳压电源
|
○
|
|
工装夹具
|
工件液压夹紧油缸
|
×
|
|
工作台液压夹盘
|
×
|
|
夹具
|
○
|
|
工件液压自动找正机构
|
×
|
|
角度调整块
|
×
|
|
刀具相关
|
专用接刀杆
|
○
|
|
插齿刀具
|
○
|
|
铣齿刀盘
|
×
|
|
刀库
|
×
|
|
刀夹
|
×
|
|
其它部件
|
油冷机
|
○
|
|
油雾分离器
|
×
|
|
特殊颜色涂装
|
○
|
|
全防护罩
|
×
|
|
机床接油盘
|
○
|
|
机床特征
|
刀架体滑动导轨、工作台滑动摩擦
|
注：√标示有，×标示无，○标示选配。
