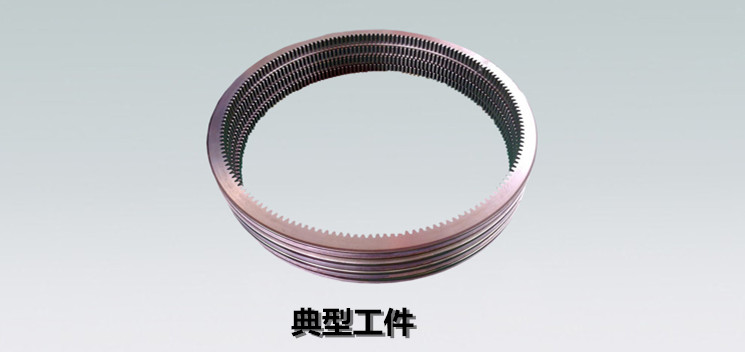

主要应用于加工大型直齿、内齿圈及内外斜齿圈等，特别适合于工程机械、矿山机械、重型汽车、拖拉机等制造业的大批量生产使用。 1.机床配单独的液压站、磁性排屑器和落地式电气柜。 2.具有冲程长度和刀具位置自动调整功能。
技术规格

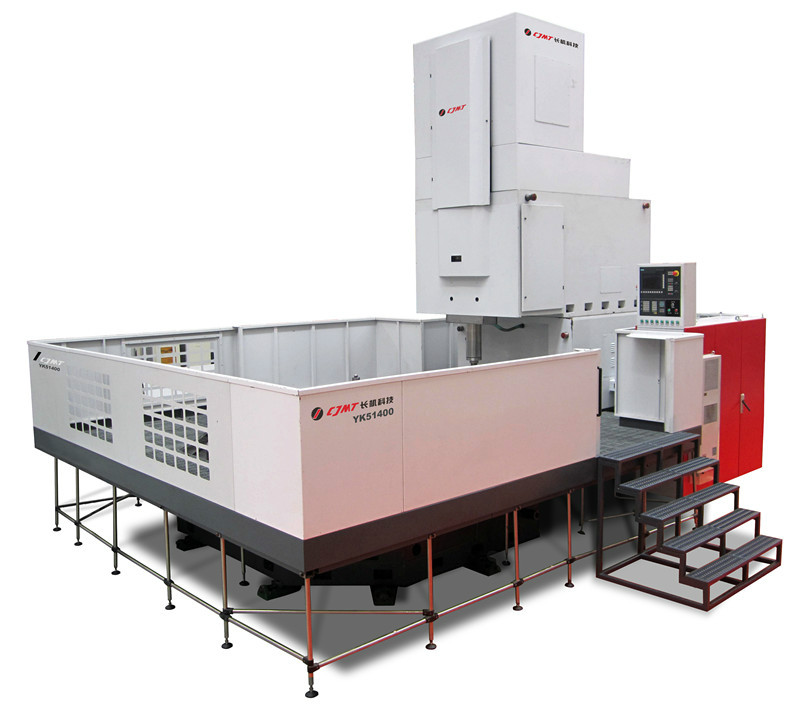

YK51350X4
最大加工外齿直径（mm）
3500
最大加工内齿直径（mm）
4000
最大加工模数（mm）
30
最大加工齿宽（mm）
500
插齿刀冲程长度（mm）
530
插齿刀冲程速度（str/min）
15~120
插齿刀让刀量（mm）
≥0.5
刀架提拉行程
-
插齿刀行程位置调整量（mm）
60
刀轴直径（mm）
180
工作台面直径（mm）
3000
工作台可倾斜角度
插齿刀轴心线至工作台轴心线距离（mm）
750~2100
机床主轴端面至工作台面距离（mm）
460~1050
机床总功率（kw）
52
机床重量（Kg） approx.
52000
标准配置
主机
加工精度等级（GB/ISO）
7
数控轴数
4
工装
工件液压夹紧油缸
×
电气
数控系统
828D
屏幕尺寸（单位：英寸）
10.4
参数编程
√
电柜空调
其它部件
液压系统
排屑系统
集中润滑系统
防护罩
半
装箱附件
接刀杆（个）
2
随机附件箱
机床垫铁
数控系统资料（套）
1
选项配置
精密级机床等级
6
最大扩展数控轴数
机械部件
立柱加高垫
○
机械螺旋导轨
去毛刺机构
尾座
自动上下料机构
附加工作台
外齿铣刀架
内齿铣刀架
数据光盘
存储卡
稳压电源
工装夹具
工作台液压夹盘
夹具
工件液压自动找正机构
角度调整块
刀具相关
专用接刀杆
插齿刀具
铣齿刀盘
刀库
刀夹
油冷机
油雾分离器
特殊颜色涂装
全防护罩
机床接油盘
机床特征
